Gotek levyke-emulaattorin käyttö työstökoneessa
2.8.2023
Nokiamies
 English version

Sisällysluettelo:
1. Alkusanat
 2. Työstökoneen ominaisuudet ja asetukset
 3. Gotekin asetukset sekä muistitikun määritys

1. Alkusanat


Gotek emulaattori Makino U32K työstökoneessa

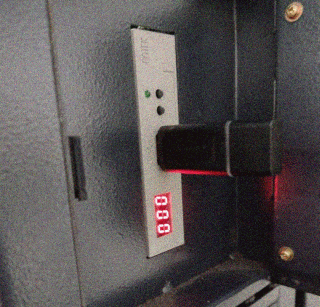

Kuva 1: Gotek emulaattori Makino U32K työstökoneessa

Pari viikkoa takaperin jouduin asentamaan erään tehtaan Makino U32K työstökoneeseen Gotek levykeaseman. Syy tähän oli, että alkuperäinen levykeasema oli vaurioitunut eikä levykkeidenkään saatavuus 2023 ole huikea. Yksi asia jota en kaipaa vanhoilta ajoilta on levykkeet, ne olivat epäluotettavia ja tuottivat usein parin käyttökerran jälkeen viallisia sektoreja. Olen iloinen, että USB muistitikut sekä poltettavat optiset levyt ovat korvanneet levykkeet suurimmassa osassa käyttökohteita.

Valitettavasti monissa vanhoissa, yhä käytössä olevissa laitteissa (esimerkiksi 90-luvun työstökoneet ja musiikkityöasemat) levykkeet ovat ainoa tapaa siirtää dataa laitteeseen. U32K työstökoneessa kaiken muun paitsi langan parametrit saa ladattua verkon yli, joten levykkeaseman käytön lopettaminen ei ollut vaihtoehto. Onneksi ongelmaan on olemassa yksinkertainen ratkaisu: Gotek levyke-emulaattori, joka simuloi levykkeitä USB muistitikulta tarjoten mahdollisuuden jatkaa vanhan laitteen käyttöä käyttäen modernia tallennusvälinettä.

Itsellä oli useampia ongelmia levykeaseman käyttöönottossa ja tässä oppaassa käyn läpi vaiheita jotka voivat auttaa muita teknikoita saamaan Gotek toimimaan työstökoneiden kanssa.


2. Työstökoneen ominaisuudet ja asetukset

Ennen Gotek levyke-emulaattorin hankintaa kannattaa selvittää työstökoneen nykyiset levykeaseman tyyppi, liitin sekä tuettu levykkeen koko. Esimerkiksi osassa Mitsubishin työstökoneissa on ei standardi levykeaseman liitin, eikä esimerkiksi vanhat HAAS työstökoneet tue kuin 720k levykkeitä. Onneksi Makino U32K käytti standardia 1.44M levykeasemaa joten pystyin käyttämään standardia Gotek 1.44MB SFR1M44-U100 asemaa. Gotekista on myös saatavilla erikoisversioita eri työstökoneille.

Toinen asia joka pitää tehdä on muuttaa levykeen koko työstökoneen asetuksista joko automaattiselle tai MS-DOS (1.44M) tilaan. U32K mallissa tämä tehdään syöttämällä parametrit valikkoon 7 numeron sarja. Konsultoi valmistajan ohjekirjaa, kuinka muutat kyseiset asetukset.


3. Gotekin asetukset sekä muistitikun määritys

Viimeinen vaihe on määrittää levykeasema toimimaan työstökoneen kanssa. Itse kohtasin ongelman, jossa U32K yrittäessä lukea levykeen tietoja kone antoi vain "6839 Disk inserted?" virhettä. Ensin yhdistin MO (moottori) pinnin jumperilla ja tämän jälkeen tiedostolistaus toimi, mutta tiedostojen avaaminen epäonnistui samaan virheeseen. Pitkät internet-etsinnän jälkeen löysin tiedon JA-jumpperista, joka lähettää levykeasemalle "ready" signaalin. Ilman tätä kone ei tiennyt oliko levyke asemassa. Alla olevassa kuvassa (kuva 2) liittämäni pinnit. Jätä S1 tai S0 olevan jumpperi paikoilleen, tämä määrittää onko levyke ensimmäinen vai toinen järjestelmässä.


Jumpperit
Kuva 2: Lisää jumpperit kuvan mukaisesti

Asenna levykeasema paikoilleen valmistajan ohjekirjan mukaisesti. Ennenkuin kytket työstökoneen virrat yhdistä haluamasi USB muistitikku Gotekin USB porttiin ja paina laitteen etuosassa olevaa kahta näppäintä samalla kun kytket koneeseen virran. Koneen LCD näytöllä oleva numero menee 000-999 välillä ja palaa 000 kun tikku on valmisteltu käyttöön.

Irroita tikku koneesta ja yhdistä se tietokoneeseen kopioidaksesi tarvittavat ohjelmatiedot. Windowsissa et näe kuin yhden 1.44M osion johtuen Windowsin rajoitteesta usb asemien kansssa (Windows näyttää vain ensimmäisen osion). Itse käytän sylimikrossani Linuxia joten tämä ei ole ongelma, mutta jos haluat käyttää useampaa kuin yhtä levykettä Windowsilla samaan aikaan tarvitset työkalun esimerkiksi Batch manage tool. Jos et tarvitse kuin yhden levykkeen, laite toimii Windowsissa kuin USB tikku.

Kokeile vielä lukea levykkeen tiedostoja työstökoneelta. Jos se toimii, onnittelut! säästit kymmenien tuntien tuskallisen vianmäärityksen tämän oppaan ansiosta.
